  • EXTENDER PORTU HDMI I IR Z ZASIĘGIEM 300m NA KABLU KONCENTRYCZNYM


  • FUNKCJONALNOŚĆ

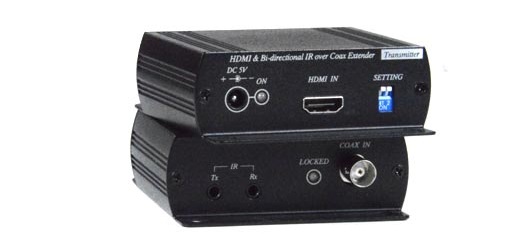

    The XTENDEX® HDMI Over Coax Extender transmits uncompressed HDMI signals and bi-directional IR up to 984 feet (300 meters) using one RG6 coaxial cable or 672 feet (205 meters) using RG59 coaxial cable. Each video extender consists of a local unit that connects to an HDMI source and a remote unit that connects to an HDMI display.
    • Transmisja sygnału HDMI za pomocą jednego kabla koncentrycznego.
    • Rozdzielczość HDTV do 1080p.
      • Refer to the resolution chart in the specifications section for resolutions using different coaxial cable lengths.
    • Obsługa funkcji HDMI:
      • 12-bit Deep Color
      • x.v.Color
      • Dolby TrueHD, DTS-HD Master Audio, Dolby Digital, DTS, LPCM 7.1, and LPCM 2.
      • Pasmo przenoszenia do 225 MHz (6.75 Gb/s)
      • Lip Sync
    • Zgodność ze standardem HDCP.
    • Wbudowana tabela standardu EDID.
    • Bidirectional IR control of source and display.
    • Zintegrowany uchwyt montażowy ułatwiający fizyczną instalację


    SPECYFIKACJA TECHNICZNA
    Moduł lokalny
    • Kompatybilność z komputerami i źródłami sygnału video HDTV wyposażonymi w złącze HDMI.
    • Jedno gniazdo "żeńskie" HDMI
    • Dwa gniazda "żeńskie" miniJack 3,5mm do dołączenia nadajnika i odbiornika sygnału podczerwieni IR
      • Zakres częstotliwości IR: 20 kHz do 60 kHz
    • Gniazdo „żeńskie” BNC do przesyłania wysokiej rozdzielczości sygnału video, audio, sygnału IR i sygnalizacji DDC.
    Moduł wyniesiony
    • Gniazdo „żeńskie” HDMI do dołączenia HDTV lub monitora komputerowego
    • Dwa gniazda "żeńskie" miniJack 3,5mm do dołączenia nadajnika i odbiornika sygnału podczerwieni IR
      • Zakres częstotliwości IR: 20 kHz do 60 kHz
    • Gniazdo „żeńskie” BNC do przesyłania wysokiej rozdzielczości sygnału video, audio, sygnału IR i sygnalizacji DDC.
    • Obsługa rozdzielczości HDTV do 1080p
    • Obsługa zintegrowanego cyfrowego sygnału audio przez kompatybilne telewizory z portem HDMI lub odbiorniki audio.
    Zasilanie
    • Moduł lokalny i wyniesiony:
      • Zasilane z zewnętrznych zasilaczy 230 VAC i 50 lub 60 Hz
    Wymiary SxWxG (mm)
    • 88x30x95 mm
    Wymagania środowiskowe
    • Temperatura pracy: 0°C do 55°C
    • Temperatura przechowywania: -20°C do 85°C
    • Wilgotność względna pracy i przechowywania: do 95% bez efektu kondensacji
    Certyfikaty
    • CE, RoHS
    • Zgodność z TAA
    Rozdzielczość w zależności od odległości i typu kabla

    Rozdzielczość w zależności od odległości i typu kabla koncentrycznego

    Kabel

    Odległość [m]

    Maksymalna rozdzielczość

    RG6

    100

    1080p@60Hz

    200

    720p, 1080i, 1080p@24/25/30Hz

    300

    480i, 576i

    RG59

    75

    1080p@60Hz

    130

    720p, 1080i, 1080p@24/25/30Hz

    205

    480i, 576i

    Kable
    • Do połączenia modułów extendera należy używać wysokiej jakości kabli koncentrycznych 75Ω RG6/RG59 zakończonych złączami BNC (kable nie dostarczane w zestawie).
    • Do dołączenia urządzeń z portem HDMI należy użyć kabla typu HD-xx-MM o długości max. 15m od extendera (kable nie dostarczane w zestawie).
    • Nadajnik i odbiornik IR wraz z kablami dostarczane w standardzie.
    Gwarancja
    • Dwa lata



    Zestawienie oferowanych urządzeń

    Nazwa

    Nr katalogowy

    Instrukcja obsługi

    Karta katalogowa

    HDMI Over Coax Extender with Bi-Directional IR

    HDIR-COAX

    PDF manual

    Karta katalogowa


    Kabel z wtykami "męskimi" HDMI

    Nr katalogowy

    Długość

    HD-3-MM

    0,9m (3 feet)

    HD-6-MM

    1,8m (6 feet)

    HD-10-MM

    3,0m (10 feet)

    HD-15-MM

    4,5m (15 feet)

    HD-20-MM

    6,0m (20 feet)

    HD-30-MM

    9,0m (30 feet)

    HD-50-MM

    15,0m (50 feet)
