  • EXTENDER PORTU HDMI Z PRZESYŁANIEM SYGNAŁU SIECIĄ GIGABIT IP, ZASIĘG 120m - LC


  • FUNKCJONALNOŚĆ
    Extender XTENDEX® HDMI Over Gigabit IP (low cost) pozwala rozesłać cyfrowy sygnał video i audio HDMI i IR  do jednego lub wielu odbiorników na odległość do 120m (393 feet) przy użyciu kabli CAT5e/6/7.

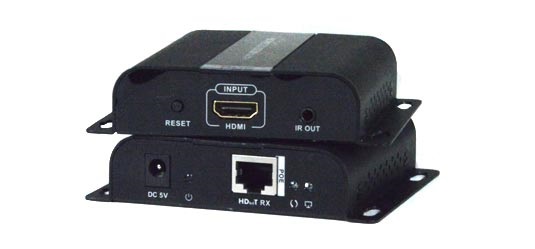

    Extender składa się z modułu lokalnego do którego dołącza się źródło sygnału HDMI i wyniesionego do którego dołącza się wyświetlacz HDMI. Moduły lokalny i wyniesiony mogą być połączone ze sobą w konfiguracji "punkt-punkt" poprzez kabel CATx lub w konfiguracji "punkt-wielopunkt" poprzez przełącznik sieciowy.

    • Rozdzielczość HDTV do 1080p
    • Idealne rozwiązanie dla aplikacji reklam wizyjnych.
    • Power over Ethernet (PoE) - power supply not required at the local or remote unit.
    • Broadcast-owa transmisja sygnału video/audio HDMI w czasie rzeczywistym do wielu wyświetlaczy w różnych lokalizacjach sieciowych z zarządzalnym lub nie-zarządzalnym przełącznikiem sieciowym.
    • Transmisja sygnału HDMI za pomocą jednego kabla typu CAT5e/6/7.
    • Pełna kontrola źródła sygnału HDMI z odbiornika HDTV za pomocą pilota zdalnego sterowania IR.
    • Instalacja typu Plug-and-Play dzięki automatycznemu odnajdywaniu się w tej samej sieci modułów lokalnego i wyniesionego. (Konfiguracja sieci extenderów może wymagać instalacji zarządzalnego przełącznika sieciowego).
    • Web interface for firmware updates.
    • Łatwa rozbudowa poprzez dodawanie kolejnych modułów wyniesionych z dołączonymi do nich monitorami.
      • Maksymalna liczba modułów wyniesionych: 253
    • Zastosowanie niedrogich kabli CAT5e/6 zamiast kłopotliwych w użyciu kabli video.
    • Obsługa połączeń sieci Ethernet 10/100/1000 Base-T.
    • Wbudowana domyślna tabela standardu EDID.
    • Zgodność ze standardem HDCP.
    • Moduły lokalne i wyniesione muszą być zainstalowane w ramach tej samej sieci LAN. Moduły nie będą obsługiwały połączeń w ramach sieci WAN.


    SPECYFIKACJA TECHNICZNA
    Moduł lokalny
    • Gniazdo „żeńskie” HDMI do dołączenia źródła sygnału.
    • Gniazdo „żeńskie” RJ45 1000Mbps do przesyłania wysokiej rozdzielczości sygnału video/audio i sygnalizacji DDC.
    • Gniazdo "żeńskie" miniJack 3,5mm do dołączenia nadajnika sygnału podczerwieni IR (dostarczany w standardzie)
      • Zakres częstotliwości IR: 20 do 60 kHz.
    • Kompatybilność z klasą 3 PoE (maks. 10 Watów).
    • Obsługa rozdzielczości wejściowych: 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz.
    • Codec: H.264
    • Encoding delay: 22 mS at 30fps latency
    Moduł wyniesiony
    • Gniazdo „żeńskie” HDMI-A do dołączenia HDTV
    • Gniazdo „żeńskie” RJ45 (1000Mbps) do przesyłania wysokiej rozdzielczości sygnału video/audio.
    • Gniazdo "żeńskie" miniJack 3,5mm do dołączenia odbiornika sygnału podczerwieni IR (dostarczany w standardzie)
      • Zakres częstotliwości IR: 20 kHz do 60 kHz.
    • Kompatybilność z klasą 3 PoE (maks. 10 Watów).
    • Obsługa rozdzielczości wyjściowych: 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz.
    • Obsługa zintegrowanego cyfrowego sygnału audio przez kompatybilne telewizory z portem HDMI lub odbiorniki audio.
    Zasilanie
    • Power over Ethernet: zasilanie z przełącznika z funkcją Power over Ethernet (zewnętrzny zasilacz nie jest wymagany).
    • Moduł lokalny i wyniesiony:
      • Zasilane z zewnętrznych zasilaczy 230 VAC i 50 lub 60 Hz (opcja)
      • Wyjście: 5VDC 3,0A
    • Power Consumption:
      • Local: 3.5W
      • Remote: 3.0W
    Maksymalny zasięg
    • 120 metrów (393 stopy) kablem kategorii CAT5e/6/7
    Kable
    • Do dołączenia urządzeń z portem HDMI należy użyć kabla typu HD-xx-MM (kable nie dostarczane w zestawie).
    • Do dołączenia urządzeń z portem DVI należy użyć kabla DVI-HD-xx-MM (kable nie dostarczane w zestawie).
    • Do połączenia modułów extendera należy używać kabli CAT5e/6/7 zakończonych wtykami RJ45 zgodnie z normą TIA/EIA-568B (kable nie dostarczane w zestawie).
    Wymagania środowiskowe
    • Temperatura pracy: 0°C do 60°C
    Wymiary
    • SxWxG (mm): 105x24x95
    Certyfikaty
    • CE, FCC, RoHS
    Gwarancja
    • Dwa lata



    Zestawienie oferowanych urządzeń

    Nazwa

    Nr katalogowy

    Instrukcja obsługi

    Karta katalogowa

    Low-Cost HDMI Over Gigabit IP Extender z IR i POE
    (moduł lokalny i wyniesiony)

    ST-IPHD-POELC

    PDF manual

    Karta katalogowa

    Low-Cost HDMI Over Gigabit IP Extender z IR i POE
    (moduł wyniesiony)

    ST-IPHD-R-POELC

    5V 3A Power Supply. Compatible with ST-IPHD-POELC

    PWR-SPLY-IPHDPOELC


    Kabel z wtykami "męskimi" HDMI

    Nr katalogowy

    Długość

    HD-3-MM

    0,9m (3 feet)

    HD-6-MM

    1,8m (6 feet)

    HD-9-MM

    2,7m (9 feet)

    HD-15-MM

    4,5m (15 feet)


    Kabel z wtykami:
    "męskim" DVI-D single link i "męskim" HDMI-A

    Nr katalogowy

    Długość

    DVI-HD-1M-MM

    1m

    DVI-HD-2M-MM

    2m

    DVI-HD-3M-MM

    3m

    DVI-HD-5M-MM

    5m
