Extender KVM z portami HDMI i USB na kablach CATx
  • EXTENDER KVM Z PORTAMI HDMI, USB I ZASIĘGIEM 90m NA KABLU CAT5 / 6 / 7


  • FUNKCJONALNOŚĆ

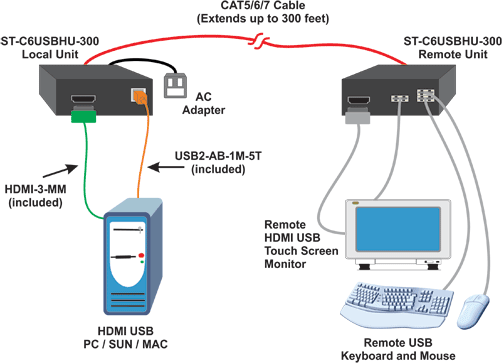

    Extender XTENDEX® HDMI USB KVM pozwala wynieść na odległość 90m (300 feet) klawiaturę USB, mysz  USB, monitor HDMI i dodatkowy port USB komputera. Extender składa się z dwóch modułów: lokalnego do którego dołącza się komputer oraz wyniesionego do którego dołącza się klawiaturę, monitor i mysz. Moduły lokalny i wyniesiony łączy się okablowaniem CAT 5/6/7.
    • Transmisja sygnałów za pomocą jednego kabla typu CAT5/6/7.
    • Rozdzielczość HDTV do 1080p i rozdzielczość komputerowa do 1920x1200 pikseli (WUXGA).
    • Obsługa funkcji HDMI:
      • 12-bit Deep Color
      • x.v.Color
      • Dolby TrueHD, DTS-HD Master Audio, Dolby Digital i DTS
      • Pasmo przenoszenia do 225 MHz (6,75 Gbps)
      • Obsługa kompatybilnych urządzeń z magistralą danych CEC (consumer electronic control).
      • Lip Sync
    • Zgodność ze standardem HDCP.
    • Obsługa protokołu DDC2B.
    • Extender dostępny z opcjonalną możliwością dołączenia dodatkowego portu USB 2.0 (low/full speed).
      • Do dodatkowego portu USB w module wyniesionym możliwość dołączenia monitora dotykowego USB, tablicy interaktywnej lub czytnika kart pamięci CAC.
    • Wysokiej jakości, wytrzymała stalowa konstrukcja obudowy malowana farbą proszkową.
    • Dołączenie klawiatury i myszy bez konieczności odłączania zasilania.
    • Aktywna emulacja klawiatury i myszy.
    • Tylko jeden zasilacz wystarczy aby zasilić dwa moduły lokalny i wyniesiony. Zasilanie dołącza się do dowolnego z modułów.


    SPECYFIKACJA TECHNICZNA
    Moduł lokalny
    • Obsługa komputerów z portami USB i HDMI (PC, SUN, MAC).
    • Współpraca z systemami operacyjnymi: Windows 2000/XP/Vista/7/8/10, Windows Server 2000/2003/2008/2012, Solaris, Linux, FreeBSD i MAC OS 9/10.
    • Gniazdo „żeńskie” HDMI do dołączenia źródła sygnału.
    • Jedno gniazdo "żeńskie" USB Typ B.
    • Gniazdo „żeńskie” RJ45 do przesyłania wysokiej rozdzielczości sygnału video/audio, danych USB, sygnału IR, sygnału CEC (consumer electronic control) i sygnalizacji DDC.
    Moduł wyniesiony
    • Rozdzielczość HDTV do 1080p i rozdzielczość komputerowa do 1920x1200 pikseli (WUXGA).
    • Obsługa zintegrowanego cyfrowego sygnału audio.
    • Automatyczna kompensacja jakości sygnału za względu na różne długości kabla CAT5e/6/7.
    • Gniazdo „żeńskie” HDMI.
    • Dwa gniazda "żeńskie" USB Typ A.
    • Kompatybilność z większością klawiatur i myszy USB w tym z myszą bezprzewodową Logitech M570 i z klawiaturą bezprzewodową Logitech K400.
    • Opcjonalnie gniazdo "żeńskie" USB Typ A do podłączenia dodatkowych urządzeń z interfejsem USB 2.0 (low/full speed) takich jak: monitor dotykowy z intefejsem USB, czytnik kart CAC, tablica interaktywna lub skaner kodów kreskowych.
      • Maksymalna przepustowość portu USB: 12 Mbit/s
      • Obsługa monitorów dotykowych takich jak: Microtouch 3M, ELO 1529L 3000 Series, Smart Podium ID422w, Hope Industrial HIS-RL17, NEC MultiSync E222W, Industrial Electronic Devices Inc IWS-240t-G3, Zytronics CML-170, Lenovo L12341 i HP Compaq.
      • Obsługa tablic interaktywnych takich jak: SMART Board™ SB640
      • Obsługa czytników kart CAC takich jak: Athena, Cherry, Gemalto, Generic USB i Dell smart card/keyboard combo.
    • Gniazdo „żeńskie” RJ45 do przesyłania wysokiej rozdzielczości sygnału video/audio, danych USB, sygnału IR, sygnału CEC (consumer electronic control) i sygnalizacji DDC.
    Wymiary
    • SxWxG (mm): 79x28x89
    Zasilanie
    • Zasilanie pojedynczym zasilaczem dołączonym do jednego z modułów lokalnego lub wyniesionego.
    • Moduł lokalny lub wyniesiony: zasilany z zewnętrznego zasilacza 230 VAC i 50 lub 60 Hz.
    Kable
    • Kabel HDMI z wtykami "męskimi" o długości 0,9m dostarczany standardowo w zestawie z extenderem.
    • Kabel USB z wtykami "męskimi" Typ A - Typ B o długości 1m dostarczany standardowo w zestawie z extenderem.
    • Do dołączenia urządzeń z portem HDMI należy użyć kabla typu HD-xx-MM.
    • Do dołączenia urządzeń z portem DVI należy użyć kabla DVI-HD-xx-MM.
    • Do połączenia modułów extendera należy używać kabli CAT5e/6/7 UTP zakończonych wtykami RJ45 zgodnie z normą TIA/EIA-568B (kable nie dostarczane w zestawie).
    Wymagania środowiskowe
    • Temperatura pracy: 0°C do 50°C
    • Temperatura przechowywania: -30°C do 60°C
    • Wilgotność względna pracy i przechowywania: 17 do 90% bez efektu kondensacji
    Certyfikaty
    • CE, RoHS
    • Zgodność z TAA
    • EN51055, EN50121-3-2
    Gwarancja
    • Dwa lata


    Rozdzielczość komputerowa w zależności od odległości i typu kabla

    Kabel

    Odległość [m]

    Maksymalna rozdzielczość

    CAT5e UTP (drut)

    30

    1920x1200 at 60Hz

    22

    1600x1200 at 60Hz

    45

    1280x1024 at 60Hz

    83

    1024x768 at 60Hz

    CAT5e UTP (linka)

    30

    1920x1200 at 60Hz

    22

    1600x1200 at 60Hz

    CAT5e ekranowana linka

    30

    1920x1200 at 60Hz

    15

    1600x1200 at 60Hz

    45

    1280x1024 at 60Hz

    60

    1024x768 at 60Hz

    CAT6 UTP (drut 24 AWG)

    30

    1920x1200 at 60Hz

    22

    1600x1200 at 60Hz

    CAT6 UTP (drut 23 AWG)

    42

    1920x1200 at 60Hz

    30

    1600x1200 at 60Hz

    60

    1280x1024 at 60Hz

    83

    1024x768 at 60Hz

    CAT6 FTP (drut)

    30

    1920x1200 at 60Hz

    22

    1600x1200 at 60Hz

    CAT6 ekranowany drut

    30

    1920x1200 at 60Hz

    22

    1600x1200 at 60Hz

    60

    1280x1024 at 60Hz

    68

    1024x768 at 60Hz

    CAT6a (drut)

    45

    1920x1200 at 60Hz

    33

    1600x1200 at 60Hz

    75

    1280x1024 at 60Hz

    99

    1024x768 at 60Hz

    CAT7 (drut)

    53

    1920x1200 at 60Hz

    33

    1600x1200 at 60Hz

    68

    1280x1024 at 60Hz

    106

    1024x768 at 60Hz




    Rozdzielczość telewizyjna w zależności od odległości i typu kabla

    Kabel

    Odległość [m]

    Maksymalna rozdzielczość

    CAT5e UTP (drut)

    15

    1080p/60Hz/24-bit

    30

    1080p/24Hz/24-bit

    1080i/60Hz/36-bit

    45

    720p/60Hz/24-bit

    60

    480p/60Hz/24-bit

    CAT5e UTP (linka)

    15

    1080p/60Hz/24-bit

    30

    1080p/24Hz/24-bit

    1080i/60Hz/36-bit

    CAT5e ekranowany drut

    15

    1080p/60Hz/24-bit

    30

    1080p/24Hz/24-bit

    1080i/60Hz/36-bit

    CAT5e ekranowana linka

    15

    1080p/60Hz/24-bit

    30

    1080p/24Hz/24-bit

    1080i/60Hz/36-bit

    45

    720p/60Hz/24-bit

    60

    480p/60Hz/24-bit

    CAT6 UTP (drut 24 AWG)

    30

    1080p/60Hz/24-bit

    CAT6 UTP (drut 23 AWG)

    22

    1080p/60Hz/36-bit

    30

    1080p/60Hz/24-bit

    45

    1080p/24Hz/24-bit

    60

    1080i/60Hz/36-bit

    720p/60Hz/24-bit

    106

    480p/60Hz/24-bit

    CAT6 FTP (drut)

    30

    1080p/60Hz/24-bit

    CAT6 ekranowany drut

    30

    1080p/60Hz/24-bit

    60

    720p/60Hz/24-bit

    90

    480p/60Hz/24-bit

    CAT6a (drut)

    30

    1080p/60Hz/36-bit

    38

    1080p/60Hz/24-bit

    68

    1080p/24Hz/24-bit

    1080i/60Hz/36-bit

    90

    720p/60Hz/24-bit

    120

    480p/60Hz/24-bit

    CAT7 (drut)

    30

    1080p/60Hz/36-bit

    38

    1080p/60Hz/24-bit

    75

    1080p/24Hz/24-bit

    1080i/60Hz/36-bit

    90

    720p/60Hz/24-bit

    120

    480p/60Hz/24-bit




    Zestawienie oferowanych urządzeń

    Nazwa

    Nr katalogowy

    Instrukcja obsługi

    Karta katalogowa

    Extender KVM HDMI USB

    ST-C6USBH-300

    PDF manual

    Karta katalogowa

    Extender KVM HDMI USB z dodatkowym portem USB

    ST-C6USBHU-300
